محافظ کلی برق ساختمان چیست و چگونه از تجهیزات برقی محافظت می‌کند؟

در این مقاله با نقش محافظ کلی برق ساختمان، نحوه عملکرد، انواع آن و نکات مهم در انتخاب و نصب آشنا می‌شوید تا از تجهیزات برقی ساختمان بهتر محافظت کنید.

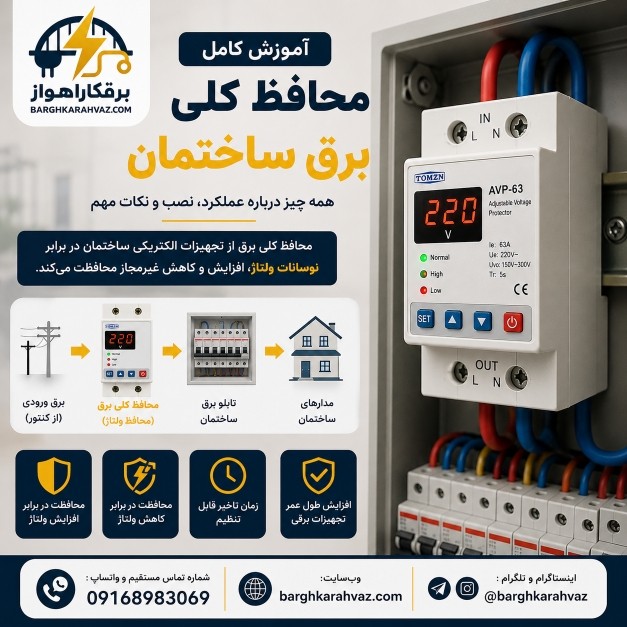

محافظ کلی برق ساختمان یک تجهیز حفاظتی است که معمولاً در مسیر اصلی برق یا داخل تابلو برق نصب می‌شود و ولتاژ شبکه را به‌صورت پیوسته بررسی می‌کند. وظیفه اصلی آن، جلوگیری از ادامه برق‌رسانی به مدارهای تحت پوشش در شرایطی است که ولتاژ از محدوده مجاز تعیین‌شده برای دستگاه خارج شود.

اگر ولتاژ برق بیش از حد افزایش یا بیش از حد کاهش پیدا کند، محافظ مطابق تنظیمات و مشخصات فنی خود مدار را قطع می‌کند تا تجهیزات متصل در شرایط نامناسب ولتاژ به کار خود ادامه ندهند. برخی مدل‌ها پس از بازگشت ولتاژ به محدوده مجاز، برق را بلافاصله وصل نمی‌کنند و پس از سپری شدن زمان تأخیر، مدار را دوباره فعال می‌کنند.

استفاده از محافظ کلی می‌تواند برای حفاظت ولتاژی از تجهیزات برقی ساختمان مانند لوازم خانگی، سیستم‌های تهویه، پمپ‌ها و تجهیزات الکترونیکی مفید باشد؛ اما این تجهیز به‌تنهایی یک سیستم حفاظت کامل برای ساختمان محسوب نمی‌شود.

پاسخ کوتاه: محافظ کلی برق ساختمان با کنترل مداوم ولتاژ ورودی و قطع مدار هنگام خروج ولتاژ از محدوده مجاز، یک لایه حفاظت در برابر شرایط نامناسب ولتاژ برای مدارهای تحت پوشش ایجاد می‌کند.

عملکرد محافظ کلی را می‌توان در چند مرحله توضیح داد:

1. ۱
   برق وارد مدار ساختمان می‌شود.
2. ۲
   محافظ مقدار ولتاژ شبکه را اندازه‌گیری می‌کند.
3. ۳
   اگر ولتاژ در محدوده مجاز باشد، برق مدار برقرار می‌ماند.
4. ۴
   اگر ولتاژ از حد مجاز پایین‌تر یا بالاتر برود، دستگاه مدار را قطع می‌کند.
5. ۵
   پس از بازگشت ولتاژ به محدوده مناسب، در مدل‌های دارای تأخیر، دستگاه مدتی صبر می‌کند.
6. ۶
   پس از پایان زمان تأخیر، مدار دوباره وصل می‌شود.

محافظ کلی ولتاژ برای شرایطی طراحی شده است که ولتاژ شبکه از محدوده مجاز خارج شود. مهم‌ترین موارد عبارت‌اند از:

•
  افزایش غیرمجاز ولتاژ
•
  کاهش غیرمجاز ولتاژ
•
  برخی نوسانات خارج از محدوده تنظیم‌شده
•
  وصل مجدد برق پس از قطعی، در مدل‌های دارای تأخیر زمانی

محدوده عملکرد به مشخصات فنی دستگاه بستگی دارد؛ بنابراین همه محافظ‌ها عملکرد یکسانی ندارند.

بسیاری از تجهیزات امروزی دارای مدارهای الکترونیکی حساس هستند. تلویزیون، یخچال، فریزر، پکیج، کولر گازی، رایانه، تجهیزات شبکه، دوربین‌های مداربسته و تجهیزات هوشمند نمونه‌هایی از این مصرف‌کننده‌ها هستند.

خارج شدن ولتاژ از محدوده مناسب می‌تواند روی عملکرد تجهیزات اثر بگذارد. محافظ کلی با قطع مدار در شرایط تعریف‌شده، می‌تواند از ادامه تغذیه تجهیزات با ولتاژ نامناسب جلوگیری کند.

محافظ کلی معمولاً در تابلو برق اصلی ساختمان یا بخش مناسب مسیر ورودی برق نصب می‌شود؛ اما محل دقیق آن باید با توجه به طراحی تابلو و نحوه توزیع برق مشخص شود.

پیش از نصب باید مواردی مانند موارد زیر بررسی شوند:

•
  تک‌فاز یا سه‌فاز بودن برق
•
  جریان نامی مدار
•
  ظرفیت کنتور
•
  مشخصات فیوزهای بالادست
•
  تعداد و نوع مدارهای خروجی
•
  سطح مقطع سیم‌ها و کابل‌ها
•
  ساختار تابلو برق
•
  سیستم اتصال زمین
•
  تجهیزات حفاظتی موجود

در ساختمان‌های جدید بهتر است فضای کافی برای تجهیزات حفاظتی از زمان طراحی تابلو در نظر گرفته شود. در ساختمان‌های قدیمی نیز ابتدا باید ظرفیت و وضعیت تابلو بررسی شود.

برای آشنایی با خدمات نصب محافظ برق کل ساختمان در اهواز، از انتخاب و نصب محافظ مرکزی متناسب با نوع برق و میزان مصرف ساختمان تا اجرای صحیح آن در تابلو برق، صفحه خدمات نصاب محافظ برق کل ساختمان اهواز را مشاهده کنید..

محافظ‌های معمولی معمولاً برای یک وسیله یا تعداد محدودی از تجهیزات در مسیر همان مصرف‌کننده قرار می‌گیرند؛ برای مثال محافظ تلویزیون یا رایانه.

اما محافظ کلی در سطح تابلو یا ورودی برق قرار می‌گیرد و می‌تواند مدارهای بیشتری را تحت پوشش حفاظت ولتاژی خود قرار دهد.

خیر. محافظ کلی به‌تنهایی حفاظت کامل ساختمان را تأمین نمی‌کند.

این تجهیز عمدتاً برای کنترل افت و افزایش غیرمجاز ولتاژ کاربرد دارد. خطراتی مانند جریان نشتی، اضافه‌جریان، اتصال کوتاه و اضافه‌ولتاژهای گذرا به تجهیزات یا تمهیدات حفاظتی متناسب با خود نیاز دارند.

محافظ ولتاژ و محافظ جان دو وظیفه متفاوت دارند.

محافظ ولتاژ وضعیت ولتاژ را کنترل می‌کند و در صورت خارج شدن آن از محدوده مجاز، مطابق مشخصات دستگاه مدار را قطع می‌کند.

محافظ جان برای تشخیص جریان نشتی طراحی شده و در شرایط مشخص می‌تواند مدار را برای کاهش خطر برق‌گرفتگی قطع کند.

به‌صورت خلاصه:

•
  محافظ ولتاژ: کنترل افت و افزایش غیرمجاز ولتاژ
•
  محافظ جان: تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی

برای آشنایی بیشتر با خدمات نصب محافظ جان در اهواز و دریافت خدمات تخصصی، صفحه نصاب محافظ جان اهواز را مشاهده کنید..

محافظ ولتاژ و SPD برای یک نوع اختلال الکتریکی طراحی نشده‌اند.

محافظ ولتاژ معمولاً برای تشخیص افت یا افزایش ولتاژ خارج از محدوده تنظیم‌شده و قطع مدار استفاده می‌شود.

سرج ارستر (SPD) یا وسیله حفاظت در برابر اضافه‌ولتاژ برای محدود کردن اضافه‌ولتاژهای گذرا و انتقال انرژی آن‌ها به مسیر حفاظتی مناسب طراحی شده است.

اضافه‌ولتاژهای گذرا ممکن است در اثر برخی پدیده‌های شبکه یا صاعقه ایجاد شوند.

فیوز یا کلید حفاظتی در درجه اول برای حفاظت مدار در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود، در حالی که محافظ ولتاژ وضعیت ولتاژ را کنترل می‌کند.

به‌صورت ساده:

•
  فیوز و کلید حفاظتی: حفاظت در برابر اضافه‌جریان و اتصال کوتاه
•
  محافظ ولتاژ: کنترل افت و افزایش غیرمجاز ولتاژ
•
  محافظ جان: تشخیص جریان نشتی
•
  SPD: محدود کردن اضافه‌ولتاژهای گذرا

انتخاب محافظ باید بر اساس مشخصات واقعی سیستم برق ساختمان انجام شود.

1. ۱
   نوع برق ساختمان: ابتدا باید مشخص شود برق ساختمان تک‌فاز است یا سه‌فاز. تجهیز انتخابی باید برای نوع شبکه مورد استفاده مناسب باشد.
2. ۲
   جریان نامی: ظرفیت جریان محافظ باید با مدار و تجهیزات حفاظتی بالادست هماهنگ باشد.
   انتخاب دستگاه فقط بر اساس عدد آمپر درج‌شده روی بدنه، بدون بررسی کل تابلو، روش مناسبی نیست.
3. ۳
   محدوده قطع ولتاژ: حداقل و حداکثر ولتاژی که دستگاه در آن مدار را قطع می‌کند، از مهم‌ترین مشخصات فنی محافظ است. این محدوده باید با شرایط شبکه و نیاز مصرف‌کننده‌ها سازگار باشد.
4. ۴
   زمان تأخیر وصل: برخی مدل‌ها پس از عادی شدن ولتاژ، برق را بلافاصله وصل نمی‌کنند و زمان مشخصی برای وصل مجدد در نظر می‌گیرند. این قابلیت می‌تواند برای برخی تجهیزات مفید باشد.
5. ۵
   نمایشگر ولتاژ: بعضی مدل‌ها دارای نمایشگر دیجیتال هستند و مقدار ولتاژ شبکه را نشان می‌دهند. این ویژگی برای مشاهده وضعیت برق ساختمان کاربردی است.
6. ۶
   کیفیت ساخت و مشخصات فنی: محدوده عملکرد، ظرفیت واقعی، کیفیت ساخت، مشخصات فنی و اعتبار تولیدکننده باید بررسی شود. ظاهر دستگاه یا عدد آمپر به‌تنهایی معیار مناسبی برای انتخاب نیست.
7. ۷
   هماهنگی با تابلو برق: محافظ باید از نظر ظرفیت، نحوه سیم‌بندی و ترتیب قرارگیری با تجهیزات حفاظتی و ساختار تابلو هماهنگ باشد.

پیش از نصب باید نوع برق، ظرفیت مدار، سیم‌ها و کابل‌ها، تجهیزات حفاظتی، مسیر ورودی و نحوه توزیع برق بررسی شود.

همچنین سیم‌بندی نادرست یا انتخاب ظرفیت نامناسب می‌تواند باعث عملکرد نادرست تجهیز یا ایجاد خطر در سیستم برق شود.

به به همین دلیل، نصب محافظ کلی، به‌ویژه در تابلوهای سه‌فاز یا ساختمان‌هایی با مصرف‌کننده‌های متعدد، بهتر است توسط فرد متخصص و آشنا با اصول حفاظت و تابلو برق انجام شود. برای آشنایی بیشتر با سوابق اجرایی عبداله سایر | برقکار اهواز، می‌توانید صفحه رزومه و سوابق کاری را مشاهده کنید.

اشتباهات رایج در نصب محافظ کلی

•
  انتخاب محافظ بدون توجه به تک‌فاز یا سه‌فاز بودن
•
  انتخاب ظرفیت نامناسب
•
  نصب بدون بررسی تابلو برق
•
  سیم‌بندی اشتباه
•
  بی‌توجهی به سیستم اتصال زمین
•
  هماهنگ نکردن محافظ با تجهیزات حفاظتی موجود
•
  تصور اینکه محافظ ولتاژ جایگزین محافظ جان است
•
  تصور اینکه محافظ ولتاژ جایگزین SPD است
•
  استفاده از تجهیز بی‌کیفیت
•
  انتخاب دستگاه فقط بر اساس آمپراژ درج‌شده روی بدنه

در بسیاری از ساختمان‌های قدیمی امکان نصب محافظ کلی وجود دارد، اما ابتدا باید وضعیت سیستم برق بررسی شود.

بنابراین در ساختمان‌های قدیمی، ابتدا شرایط موجود بررسی و سپس درباره نوع تجهیز و نحوه نصب تصمیم‌گیری می‌شود.

محافظ کلی می‌تواند یک لایه حفاظت ولتاژی ایجاد کند، اما برای همه تجهیزات به‌تنهایی کافی نیست.

کولرهای گازی، پمپ‌ها و سایر تجهیزات موتوری ممکن است الزامات حفاظتی متفاوتی داشته باشند. تجهیزات الکترونیکی حساس نیز ممکن است به حفاظت تکمیلی نیاز داشته باشند.

محافظ مناسب برای سیستم تک‌فاز لزوماً برای سیستم سه‌فاز مناسب نیست. در سیستم‌های سه‌فاز نیز نحوه کنترل و حفاظت فازها باید مطابق طراحی تجهیز و سیستم برق انجام شود.

بنابراین قبل از خرید، نوع شبکه و مشخصات تابلو برق باید مشخص شود.

وظیفه اصلی آن کنترل ولتاژ و قطع مدار در شرایط غیرمجاز است.

مصرف انرژی به عواملی مانند توان تجهیزات، مدت زمان استفاده، راندمان مصرف‌کننده‌ها و نحوه مدیریت مصرف بستگی دارد.

این موضوع به مدل محافظ بستگی دارد.

برخی مدل‌ها پس از عادی شدن ولتاژ، زمان تأخیر مشخصی دارند و بعد از پایان این زمان مدار را وصل می‌کنند.

نیاز به محافظ کلی باید بر اساس شرایط شبکه برق، نوع مصرف‌کننده‌ها و طراحی سیستم حفاظتی ساختمان بررسی شود.

در ساختمان‌هایی که تجهیزات الکترونیکی حساس یا مصرف‌کننده‌های متعدد دارند، حفاظت مناسب در برابر شرایط نامطلوب ولتاژ اهمیت بیشتری پیدا می‌کند.

برای یافتن پاسخ پرسش‌های رایج درباره خدمات، برق ساختمان، نصب و تعمیرات و سایر موضوعات مرتبط، می‌توانید به صفحه سؤالات متداول برقکار اهواز مراجعه کنید.

محافظ کلی برق ساختمان تجهیزی برای کنترل ولتاژ و قطع مدار در شرایطی است که ولتاژ از محدوده مجاز دستگاه خارج شود. این تجهیز می‌تواند یک لایه حفاظت ولتاژی برای ساختمان‌های مسکونی، اداری، تجاری و ویلایی ایجاد کند، اما نباید آن را جایگزین تمام تجهیزات حفاظتی دانست.

هر تجهیز حفاظتی نقش مشخص خود را دارد و برای ایجاد حفاظت کامل، باید در کنار یکدیگر به کار گرفته شوند. بنابراین حفاظت اصولی ساختمان به انتخاب صحیح تجهیزات، هماهنگی آن‌ها با یکدیگر و نصب متناسب با نوع شبکه، ظرفیت مدار، نوع مصرف‌کننده‌ها و ساختار تابلو برق وابسته است.
